根據運行特點，疊壓供水設備可分為罐式疊壓供水設備、箱式疊壓供水設備、高位調蓄式疊壓供水設備和管中泵式疊壓供水設備四種。
一、罐式疊壓供水設備的組成及罐式疊壓供水設備結構圖
1、罐式疊壓供水設備的組成
 罐式疊壓供水設備主要由穩流罐、變頻調速泵組、氣壓水罐、變頻控制柜、管道、閥門及儀表組成。是疊壓供水設備的基本形式。

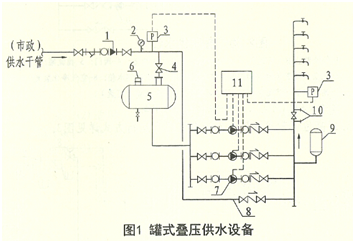

2、罐式疊壓供水設備結構圖

1:倒流防止器(可選)；2:壓力表；3:壓力傳感器；4:閥門；5:穩流罐(立式、臥式)；6:防負壓裝置；7:變頻調速泵；8:旁通管(可選)；9:氣壓水罐(可選)；1 0:消毒預留口；11:控制柜
二、箱式疊壓供水設備的組成及箱式疊壓供水設備結構圖
1、箱式疊壓供水設備的組成
箱式疊壓供水設備主要由穩流罐、低位水箱、增壓裝置、變頻泵、變頻控制柜、管道、閥門及儀表組成。低位水箱在用水高峰時可補充供水管網水量不足，滿足用戶用水需要。
2、箱式疊壓供水設備結構圖

1:倒流防止囂(可進)；2:壓力表；3:壓力傳感器；4:閥門；5:穩流罐；6:防負壓裝置(也可和控制系統不聯鎖)；7:不鎊鋼水箱；8:空氣凈化裝置9:增壓裝置(可選)  1 0:變頻調速泵；11:旁通管(可選)，12:氣壓水罐(可選)；  13:卜消毒接0；14:控制柜
三、高位調蓄式疊壓供水設備的組成及高位調蓄式疊壓供水設備結構圖
1、高位調蓄式疊壓供水設備的組成
高位調蓄式疊壓供水設備主要由穩流罐、流量控制器高位水箱、工頻或變頻調速泵組、控制柜、管道、閥門及儀表組成。高位水箱可調節流量和穩定壓力。

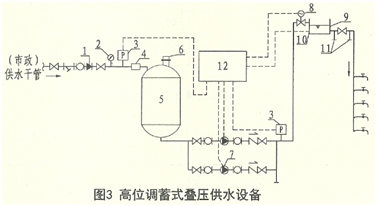

2、高位調蓄式疊壓供水設備結構圖

1:倒流防止器(可選)，2:壓力表；3:壓力傳感器；4:流量控制器；5:穩流罐6:防負壓裝置；7:工頻泵或變頰調速泵：8:電動鬧；9:高位水箱；10:液位傳感器11:消毒接口，12:控制柜
四、管中泵式疊壓供水設備的組成及管中泵式疊壓供水設備結構圖
1、管中泵式疊壓供水設備的組成
主要由變頻調速泵組、變頻控制柜、管道、閥門及儀表組成。設備體積小，節約用房。

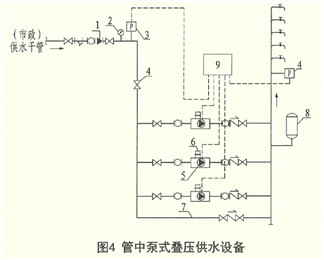

2、管中泵式疊壓供水設備結構圖

1:倒流防止囂(可選)，2:壓力表，3:壓力傳感器；4:閥門；5:變頻調速泵；6:防負壓裝置：7:旁通管(可選)，8:氣壓水罐(可選)；9:控制柜
疊壓供水設備應有可靠的保證供水管網水壓不低于設定壓力值的控制系統，且不得人為隨意關閉。
